旋转编码器

本节课来学习使用 MicroPython 控制旋转编码器。

实验原理

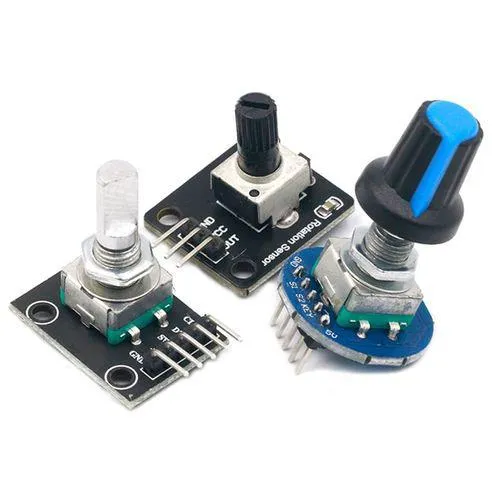

旋转编码器是一种位置传感器，它将旋钮的角位置（旋转）转换为数字信号输出，可用于确定旋钮的转动方向，被广泛应用于各种领域。旋转编码器听起来虽然很陌生，但实际上在我们生活中十分常用，比如鼠标滚轮、汽车音箱的旋钮。

之前，我们学过一个与其类似的元件 电位计，它不同于普通电位器，电位计一般只能旋转大约 3/4 圈，而旋转编码器可以无限旋转，并能精确测量相对位置变化。旋转编码器是电位器的现代数字等效物，并且用途更广泛。

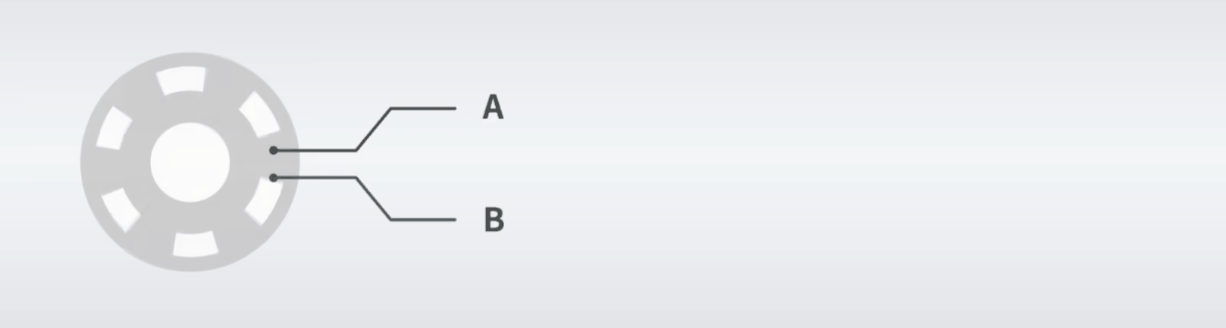

在旋转编码器内部，有一个带有均匀间隔槽孔的圆盘，圆盘与 GND 相连，另外，编码器还有另外两个金属探针 A 和 B，这些引脚将帮助我们确定旋钮的转动方向。

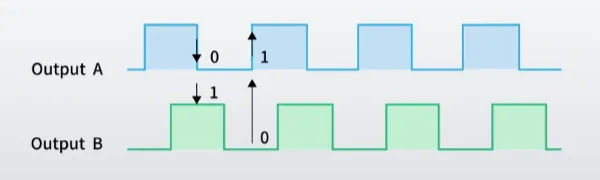

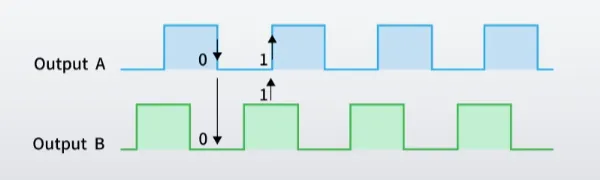

当我们转动编码器的旋钮时，圆盘会随之一起转动。根据转动方向的不同，探针 A 和 B 会先后接触到 GND，并先后产生两个脉冲信号，这两个信号会存在一个 90° 的相位差，形成一种正交编码。当顺时针旋转旋钮时，A 引脚先于 B 引脚接地。当逆时针旋转旋钮时，B 引脚先于 A 引脚接地，具体工作原理可以参考以下两个动图：

顺时针转动

逆时针转动

通过监控每个引脚何时连接或断开接地，我们可以确定旋钮旋转的方向。这可以通过简单地观察 A 的状态改变时 B 的状态来完成。

当 A 改变状态时：

• 如果 B != A，则旋钮为 顺时针转动

• 如果 B = A，则旋钮为 逆时针转动

旋转编码器模块的引脚排列如下：

1. VCC 是正电源电压，通常在 3.3 至 5 伏之间。
2. KEY 是按钮开关的输出（低电平有效）。当按下旋钮时，电压变低。
3. S2 金属探针引脚，用于确定旋转量
4. S1 金属探针引脚，用于确定旋转量。
5. GND 是接地连接。

硬件电路设计

物料清单（BOM 表）：

材料名称	数量
旋转编码器模块	1
OLED 屏幕	1
杜邦线(跳线)	若干
面包板	1

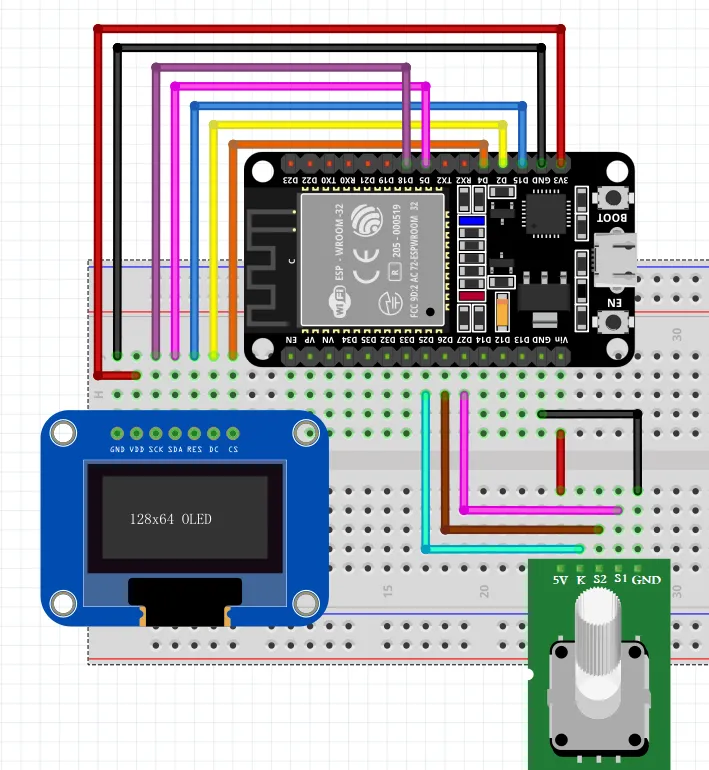

OLED 的 SCK（D0）接开发板 D18、SDA（D1）接 D5、RES 接 D15、DC 接 D2、CS 接 D4

旋转编码器的 S2 引脚接开发板 D26、S1接 D27，KEY 按键没有用到，可以不接。

软件程序设计

1. 计数器

第一个程序，我们来通过代码获取旋转编码器的转动方向，做一个计数器，顺时针旋转则加，逆时针旋转则减，代码如下：

#define A   26
#define B   27


// 定义 A 上一个引脚状态变量
int last_state_a;
// 定义计数器变量
int count = 0;


void setup() {
  // 设置引脚模式
  pinMode(A, INPUT);
  pinMode(B, INPUT);

  // 设置串口通信波特率
  Serial.begin(9600);

  // 记录上一个 a 引脚的状态
  last_state_a = digitalRead(A);
}

void loop() {
  // 获取当前 A 引脚电平
  int current_state_a = digitalRead(A);

  // 检测 A 引脚状态变化，只检测下降沿
  if(!current_state_a && last_state_a) {
    // 如果 AB 状态不同，则顺时针选装，反之则逆时针
    if(digitalRead(B) != current_state_a) {
      count++;
      Serial.print("顺时针旋转, ");
    }else {
      count--;
      Serial.print("逆时针旋转, ");
    }
    Serial.println(count);
  }

  // 更新上一个引脚电平状态
  last_state_a = current_state_a;
}

2. 旋转编码器控制菜单

最后，我们使用旋转编码器与 OLED 屏幕实现一个控制菜单的实验，该实验与 SPI 驱动 OLED 液晶屏幕 中的菜单 UI 界面一致，可以参考之前的教程，代码如下：

#include <Arduino.h>
#include <U8g2lib.h>
#define A 26
#define B 27

// PlatformIO 中 自己编写的函数如果处于末尾，需要在文件顶部显式声明
void display_menu(int index);

U8G2_SSD1306_128X64_NONAME_2_4W_SW_SPI u8g2(U8G2_R0, /* clock=*/18, /* data=*/5,
                                            /* cs=*/4, /* dc=*/2, /* reset=*/15);

// 定义菜单列表
char *menu[4] = {"Item 1", "Item 2", "Item 3", "Item 4"};

// 定义当前选项
unsigned int  order = 0;
// 定义 A 上一个引脚状态变量
int last_state_a;


void setup()
{
  // 初始化 OLED 对象
  u8g2.begin();
  u8g2.setFont(u8g2_font_6x12_tr);

  // 配置输入按键
  pinMode(A, INPUT);
  pinMode(B, INPUT);

  // 记录上一个 a 引脚的状态
  last_state_a = digitalRead(A);

  // 初始化菜单
  display_menu(order);
}

void loop()
{
  // 获取当前 A 引脚电平
  int current_state_a = digitalRead(A);

  // 检测 A 引脚状态变化，只检测下降沿
  if(!current_state_a && last_state_a) {
    // 如果 AB 状态不同，则顺时针选装，反之则逆时针
    if(digitalRead(B) != current_state_a) {
      order = (order + 1) % 4;
    }else {
      order = (order - 1) % 4;
    }
    display_menu(order);
  }

  // 更新上一个引脚电平状态
  last_state_a = current_state_a;
}

void display_menu(int index)
{
  // 进入第一页
  u8g2.firstPage();
  do
  {
    // 绘制页面内容
    u8g2.drawStr(0, 12, "Menu");
    u8g2.drawHLine(0, 14, 128);
    for (int i = 0; i < 4; i++)
    {
      if (i == index)
      {
        u8g2.drawStr(5, (i + 2) * 12 + 2, ">");
        u8g2.drawStr(20, (i + 2) * 12 + 2, menu[i]);
      }
      else
      {
        u8g2.drawStr(5, (i + 2) * 12 + 2, menu[i]);
      }
    }
  } while (u8g2.nextPage()); // 进入下一页，如果还有下一页则返回 True.
}
